20kW-80kW DC EV Charger
The DC EV chargers on this page feature two types of mounting, either Wallbox or Pedestal. It has been designed to be compact with a small footprint. It can install more chargers in the same site. And it can charge two EVs at the same time, which greatly improves the utilization rate of the charger.
Let me give you an example to understand the concept of 80kw. Suppose you have a regular passenger car. Its usual 100km electricity consumption is 10 gradi (kWh). For ease of calculation, let’s disregard the conversion rate. A DC 80kw EV charger will charge 80kwh in 1 ora. This is the equivalent of adding 800 kilometers of range to your electric car. If 2 cars are charging at the same time, the range is halved.
video: TKT DC EV charger charging test
DC EV Charger Overview
A DC EV charger is a device that converts AC power from the grid to DC power and delivers it directly to the battery pack of an EV for charging. It first communicates with the battery management system (BMS) of the electric vehicle. Then it adjusts the charging voltage and current according to the real-time status of the battery. The safety protection module monitors in real time and all the charging process is very safe.
The main components of a DC EV charger are: charging module, control system, operator interface, communication module, and safety protection device.
One of TKT’s DC EV charger production workshops
TKT DC EV Charger Vantaggi
1. Protezione multipla: protezione completa per i veicoli, persone e attrezzature.
2. Design modulare: L'aggiornamento e la manutenzione sono flessibili e semplici.
3. Ricarica veloce: Per i comuni veicoli elettrici, il tempo di ricarica richiede solo 60 A 90 minuti.
4. Bilanciamento del carico dinamico: migliorare l'efficienza di ricarica e l'utilizzo della pila di ricarica.
5. Sistema di gestione avanzato: facile da usare per i clienti. I dati del gestore sono chiari.
6. Centinaia di brevetti: qualità eccellente, prezzo abbordabile.
Scopri di più su 6 vantaggi
TKT DC EV Charger Feature
1. With integrated OCPP, the charger can be easily connected to our cloud charging management system for easy operation and maintenance.
2. Support RFID reader for user authentication;
3. 8″ LCD touch screen and user-friendly interface.
4. Support wired / wireless network LAN, 4G.
5. Support OCPP 1.6J for online payment and intelligent monitoring.
DC EV Charger Design Drawing
DC EV Charger Specification Table
TKT is strong and has a wide range of DC EV charger product models. We are so confident in the quality of our products that we offer a 24-month warranty on all DC chargers. Our products are exported to more than 40 countries around the world, and we have formed long-term and stable relationships with well-known vehicle manufacturers such as BYD and Tata Motors.
| Energia |
20kW |
30kW |
40kW |
60kW |
80kW |
| Charging Outlet |
1 connector |
1 connector |
1 connector |
2 connector |
2 connector |
| Tensione di ingresso |
3-Phase 400V ±15% AC |
| Output Connector |
CCS, CHAdeMO, GBT optional |
| Frequenza di lavoro |
45~65Hz |
| Fattore di potenza |
≥0,99 |
| Efficienza |
≥94% |
| Schermo |
8” LCD Touch Screen |
| Lingua |
Cinese, Inglese, russo, Altre lingue supportano la personalizzazione |
| Pagamento |
Mobile APP / RFID / POS |
| Connessione di rete |
4G / Lan |
| Protocolli di comunicazione |
OCPP1.6J |
| Temperatura di lavoro |
-30°C ~ +50°C |
| Protezione |
IP54 |
| Dimensions (L*L*A) |
830*459*1686 millimetres |
| Lunghezza del cavo |
5 meters |
| Certificato |
ISO9001, IATF16949, NTCCE, IEC61851-1, IEC61851-23, IEC61851-21-2, eccetera. |
Get PDF
TKT DC EV Charger Projects
1. Soluzioni di ricarica per grandi flotte
I tipi comuni includono il trasporto pubblico, industrie dei trasporti e della logistica. Abbiamo realizzato una stazione di ricarica per autobus elettrici negli Stati Uniti, stazione di ricarica per autobus in Canada, stazione di ricarica per taxi in Australia, stazione di ricarica per camion elettrici nel Regno Unito, eccetera. Our DC Fast Charger has increased the frequency of vehicle trips by more than 20%.
Fare clic per visualizzare altri casi ad alta definizione
2. Soluzioni di ricarica per tutte le sedi commerciali
Con la popolarità dei veicoli elettrici, more and more business premises are in need of DC Fast Charger. Per esempio, Stazioni di ricarica per edifici adibiti ad uffici, parcheggio e stazioni di ricarica, ev stazioni di ricarica per hotel, stazione di ricarica del centro commerciale, caricatore della stazione di servizio, eccetera. Abbiamo esportato in più di 40 paesi e regioni inclusa la Tailandia, India, Malaysia, Messico, Germania, e Francia.
Fare clic per visualizzare altri casi ad alta definizione

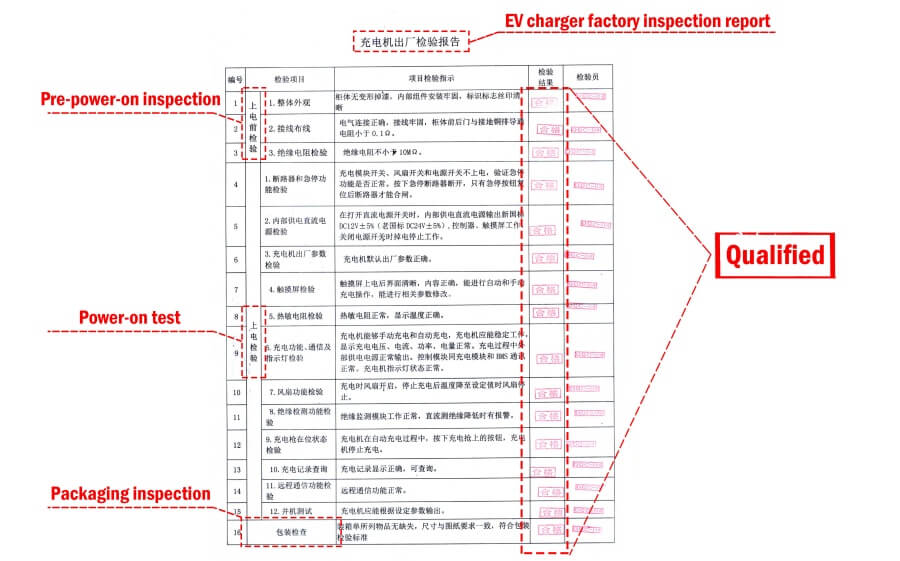

Ispezione rigorosa prima della consegna

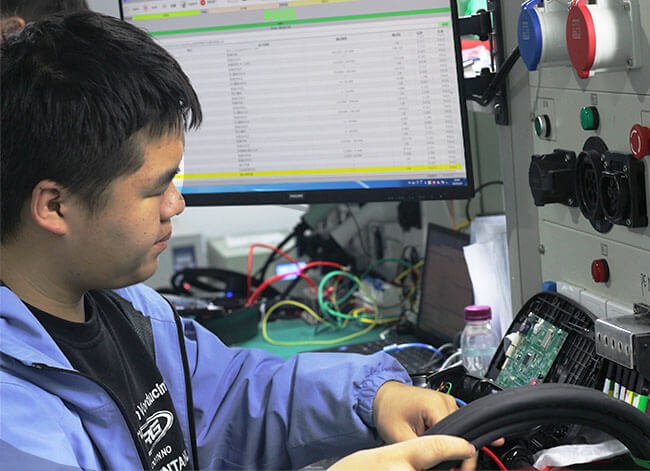

Attribuiamo grande importanza alla qualità del prodotto, e condurremo fino a 16 ripetere le ispezioni prima di ogni consegna. Questi includono il cablaggio e il routing, verifiche della resistenza di isolamento, controlli dell'interruttore automatico e della funzione di arresto di emergenza, controlli DC dell'alimentatore interno, controlli del touch screen, controlli del termistore, controlli del funzionamento del ventilatore, controlli della cronologia di ricarica, verifiche della funzionalità di comunicazione remota, e altro ancora.
